thicknessGAUGE 3D
Le thicknessGAUGE 3D est un système de capteurs pour l'évaluation de profil en ligne et la mesure 3D de matériaux en ruban et en panneau, par exemple l’arête des revêtements, des soudures ou des profilés extrudés. Il se compose d'un cadre stable sur lequel sont fixés deux scanners laser. Les scanners enregistrent le profil des faces supérieure et inférieure et permettent d'effectuer des calculs à l'intérieur des profils individuels ainsi que de manière combinée sous forme de nuage de points 3D.
Caractéristiques
- Capteurs utilisés : Capteurs de profil à ligne laser avec laser rouge
- Plage de mesure : 15 mm (épaisseur) / max. 26,8 mm (profil)
- Résolution : 0,2 µm (épaisseur) / 1.024 points (profil)
- Précision : +/- 1,2 µm
- Fréquence de mesure : 500 Hz
- Positionnement flexible grâce à l'axe électromécanique
- Calibrage automatique pour une précision constante

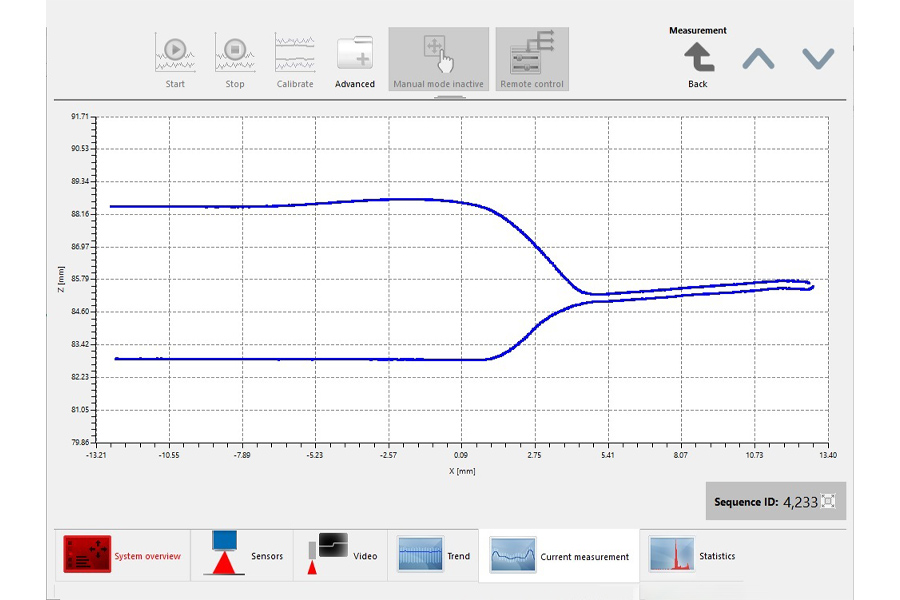

Mesure précise du profil et de la 3D en ligne
Les systèmes de capteurs thicknessGAUGE sont montés prêts à l'emploi et calibrés en usine. Les scanners laser sont montés prêts à l'emploi et calibrés en usine. Le système de capteurs est déplacé de la position de stationnement à la position de mesure. Pour un étalonnage entièrement automatique, le système revient en position de stationnement.
Calcul automatique avec de nombreuses possibilités de configuration

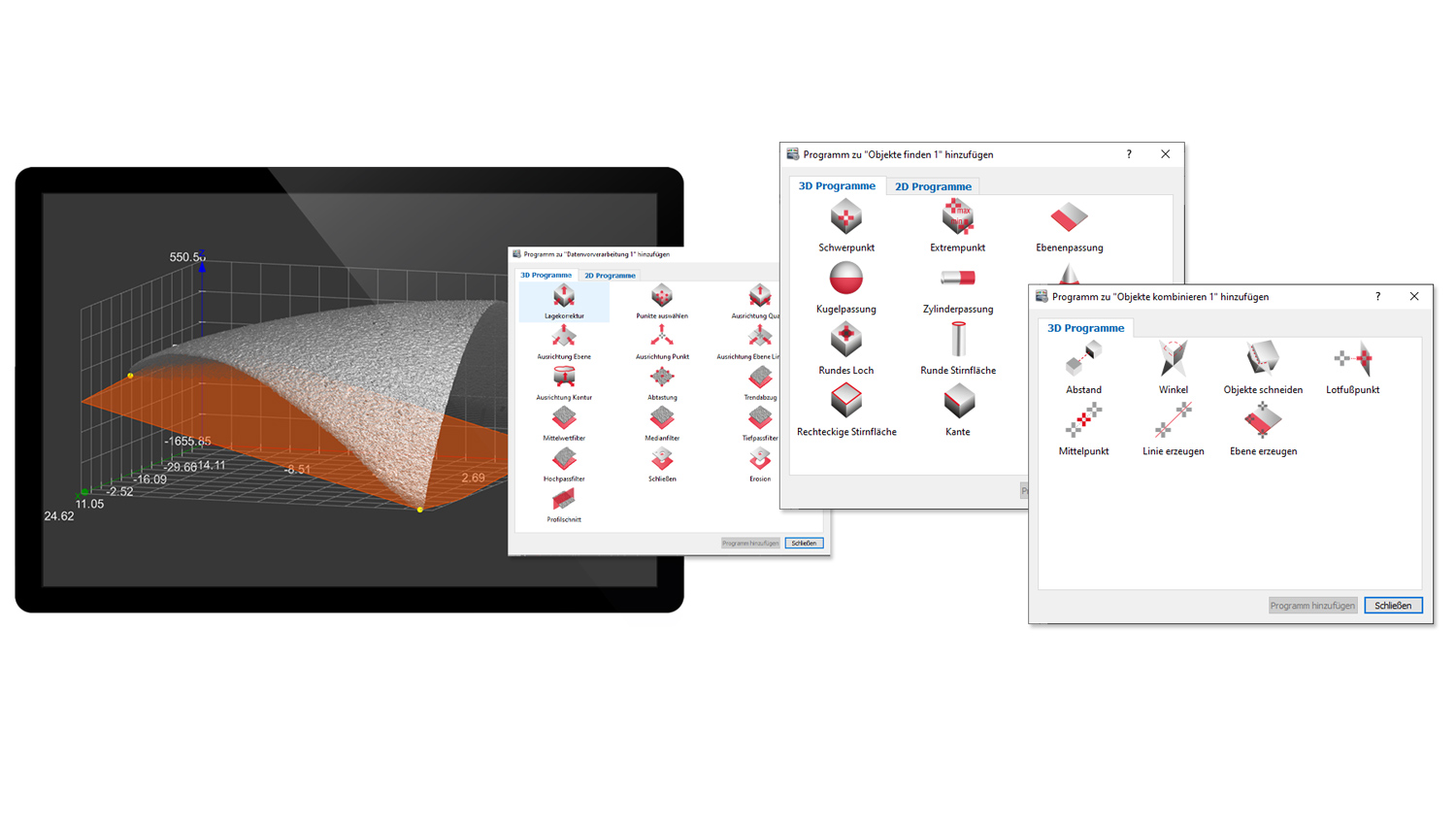

Les mesures sont effectuées automatiquement sur le thicknessGAUGE 3D. Pour cela, un fichier de configuration est nécessaire. Ce fichier est mis à disposition par Micro-Epsilon et importé dans le thicknessGAUGE 3D. Il est possible de créer des fichiers de configuration propres ou multiples à l'aide du logiciel 3DInspect disponible en option. Dans ce logiciel, il est possible de sélectionner n'importe quel paramètre et de configurer de nombreuses géométries d'objets à mesurer pour le calcul ultérieur. De puissants outils dans le logiciel permettent en outre d'aligner et de filtrer le nuage de points, de reconnaître et de sélectionner intuitivement les zones relatives et de combiner les programmes.
