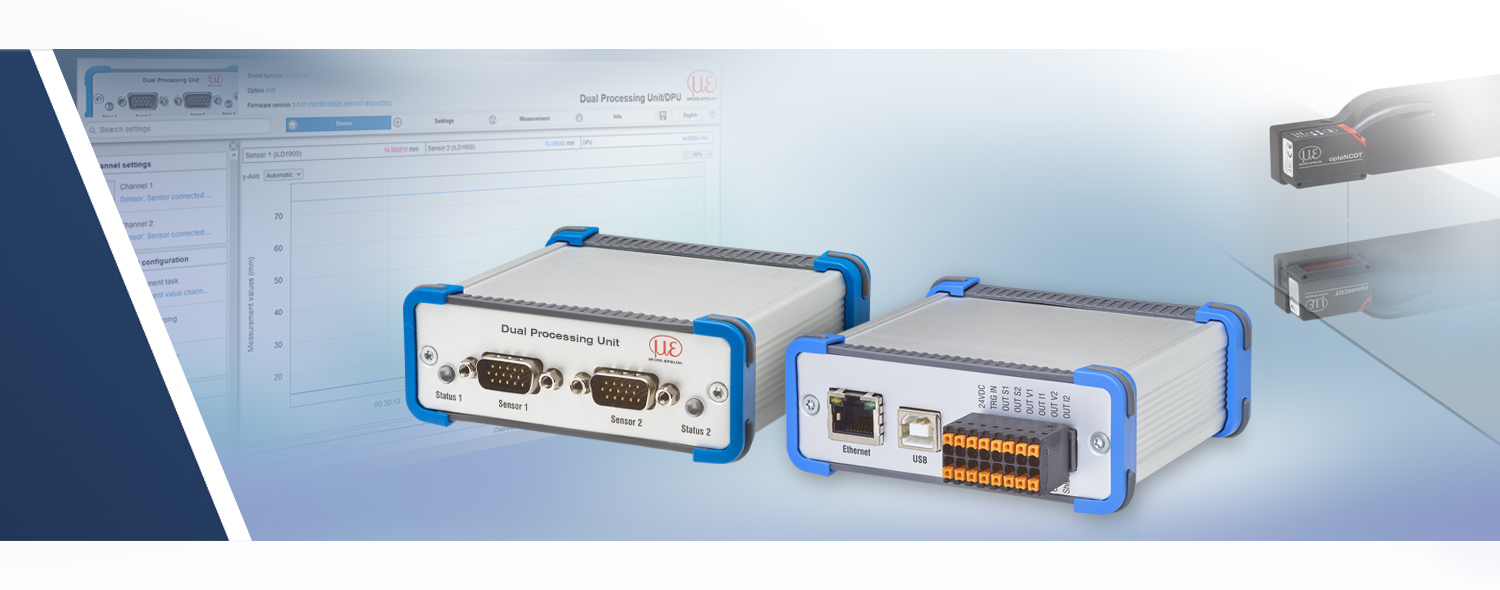

Dual Processing Unit
La Dual Processing Unit (DPU) est un module d'interface qui permet l'enregistrement et le calcul synchrones de deux valeurs de capteur ou qui est également utilisé pour la conversion numérique/analogique. Les entrées sur le module sont commutables par logiciel (entrée codeur ou RS422). Des programmes sélectionnables permettent de calculer automatiquement l'épaisseur, le diamètre, le pas ou l'inclinaison, la concentricité et l'ovalité. La sortie des données peut être numérique ou analogique, jusqu'à 100 kHz. De plus, des entrées de signaux et des sorties de commutation sont disponibles.
L'interface web conviviale permet de sélectionner les calculs souhaités et d'effectuer de nombreux autres réglages. Le DPU est rétrocompatible avec la C-Box/2A.
Caractéristiques
- 2x entrées RS422 à 100 kHz chacune (capteur ou encodeur)
- 2x entrées de commutation pour déclencheur ou maître (HTL/TTL)
- 2x sorties analogiques paramétrables (courant : 4-20 mA ; tension : 0-5 V, 0-10 V, ±5 V, ±10 V)
- 2x sorties de commutation numérique (HTL)
- 1x Ethernet (TCP/UDP)
- Interface USB pour la sortie des données et le paramétrage
- Reconnaissance automatique du capteur
- Sortie parallèle des données sur 3 interfaces de sortie
- Fonctions statistiques
- Linéarisation à 2 points
- Calcul de la moyenne des mesures à 2 niveaux
Capteurs compatibles
- optoNCDT : ILD1420, ILD1900, ILD2300
- optoCONTROL : ODC2520
- confocalDT : IFC241x, IFC242x, IFC246x
